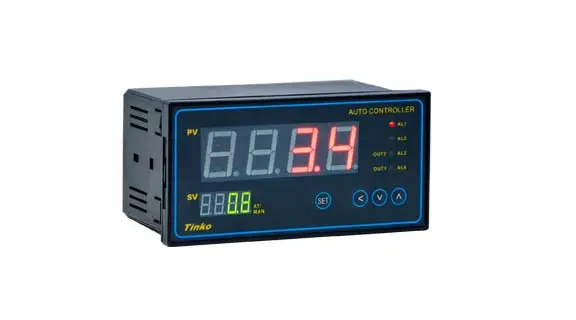

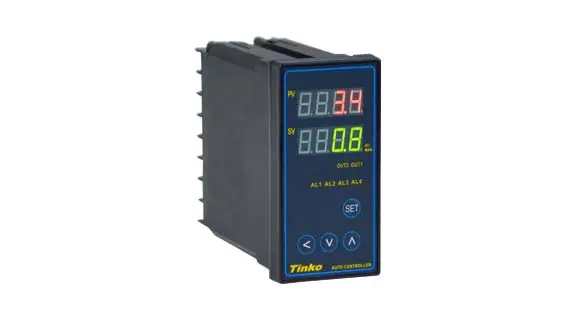

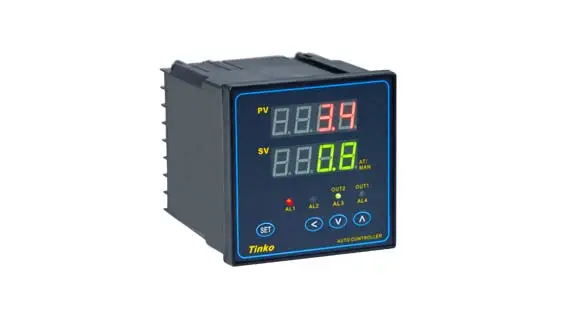

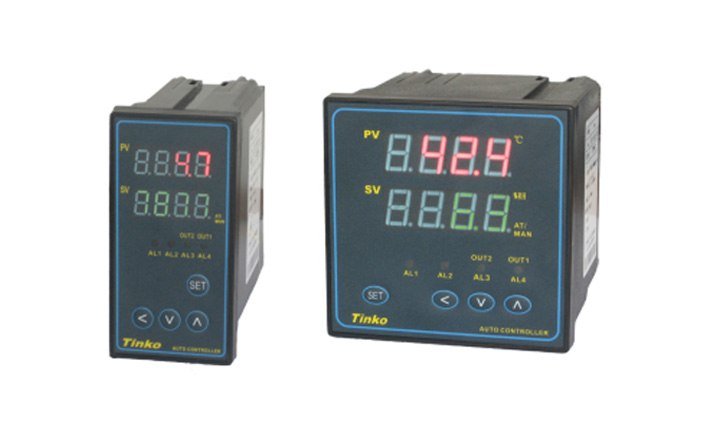

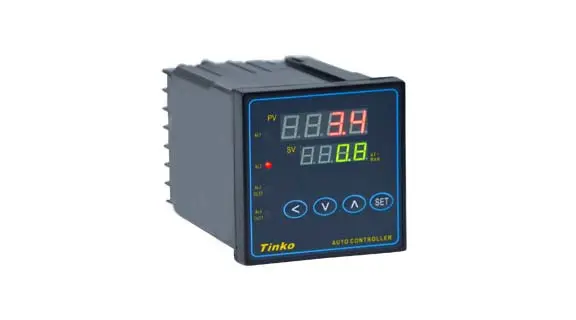

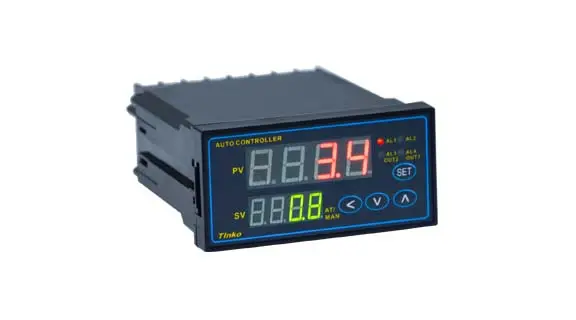

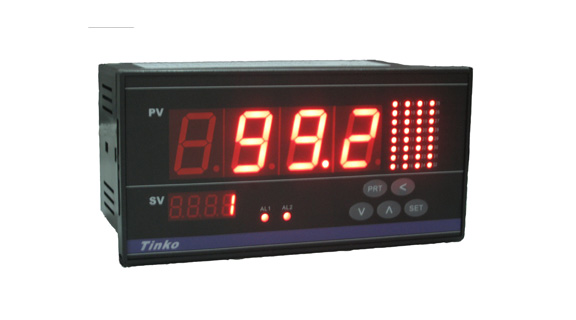

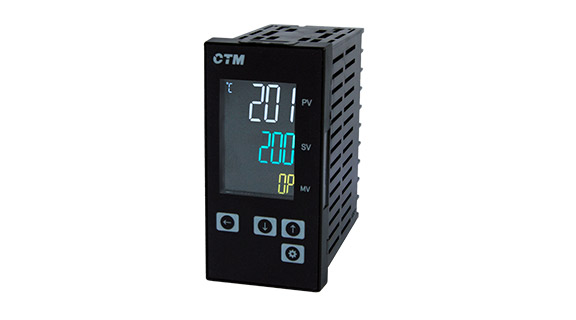

Controlador de temperatura CTM

C T L - £ F £ -C

(1) (2) (3) (4) (5) (6) (7) (8)

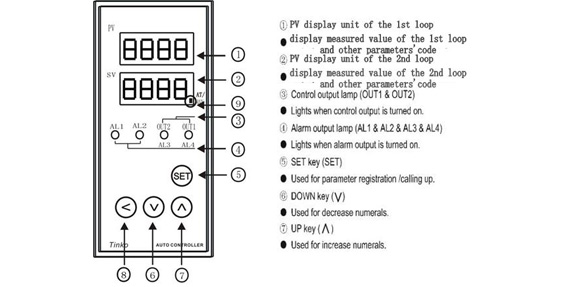

(1) del panel frontal Tamaño (W× H, mm)

4: 48*48 5: 48*96 6: 96*48 7: 72*72 9: 96*96

(2) Señal de entrada y rango

K03: K (-50 ~ 999 °C) E03: E (-50 ~ 800 °C) J03: J(-50 ~ 999 °C)

T03: T (-50 ~ 400 °C) P03: Pt100 (-20 ~ 580 °C) P06: Pt100 (-19,9 ~ 99,9 °C)

801: 4-20mA 402: 0-10V

(3) Salida de control (para el control de calefacción)

M: Relé de contacto (AC250V, 3A) V: SSR Drive (pulso de voltaje)

8: D.C.4-20mA 9: 0-10V

(4) Salida de control (para el control de refrigeración)

M: Relé de contacto (AC250V, 3A) V: SSR Drive (pulso de voltaje)

8: D.C.4-20mA 9: 0-10V

(5) Salida de alarma

En blanco: Ninguno M: 1 x Relé de contacto (AC250V, 3A)

MM: 2 x contacto de relé (AC250V, 3A) MMM: 3 x contacto de relé (AC250V, 3A)

(6) Salida de transmisión

8: D.C.4-20mA 9: 0-10V

En blanco: Ninguno

(7) Salida de retroalimentación de potencia

N: No hay salida (se puede omitir) V4: Salida 24Vdc

Comunicación (8)

En blanco: Ninguno C1: Comunicación RS485
