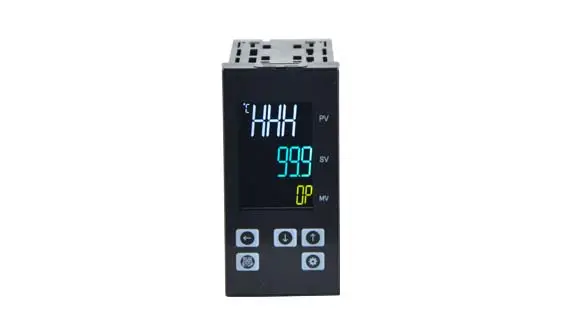

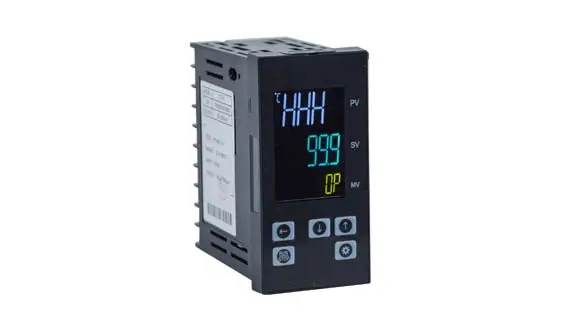

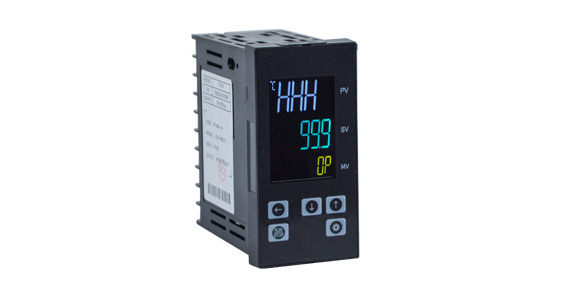

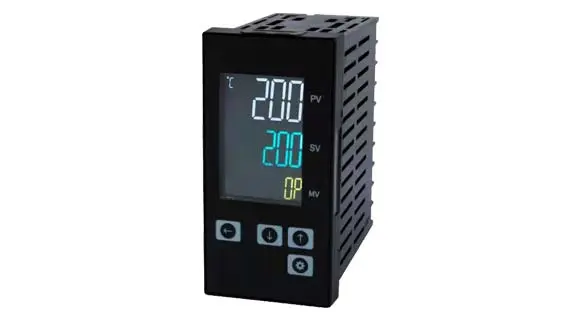

El controlador de montaje en panel de la serie Tinko CTH es un controlador PID líder en la industria que permite un rendimiento óptimo utilizando un control simple y una funcionalidad de menú sin características complejas. Es ideal para aplicaciones básicas y niveles de uso. Se puede pedir como controlador de proceso PID o como controlador de temperatura ON/OFF.

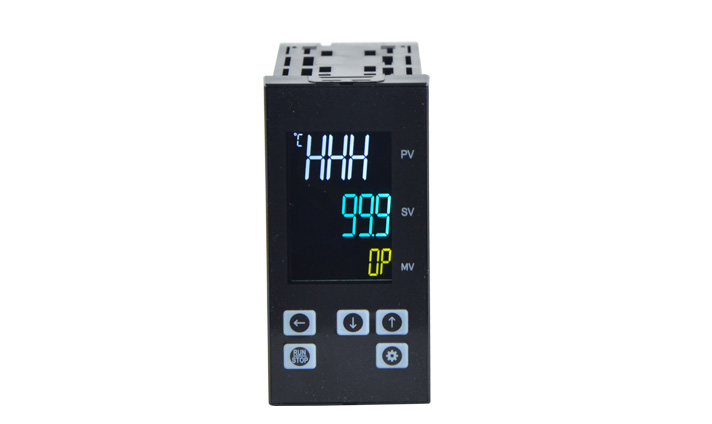

Ajuste automático PID, control manual
Pantalla LCD dual
Alta precisión y resolución
Sensor de rotura, marcha atrás, alarma corta
Alarma de rotura del calentador
Salida de alarma de relé opcional
Comunicación RS485 opcional
| Fuente de alimentación | AC85 ~ 265V, 50/60Hz |
| Exactitud | ± 0.5% F.S. |
| Entrada del sensor | Termopar (K, E, J, T) |
| RTD (Pt100) | |
| Unidad de visualización | LCD dual de 3 dígitos |
| Resolución | 1 °C/0,1 °C |
| Modo de salida | Relé de contacto, AC250V/3A |
| SSR Drive (pulso de voltaje) | |
| DC. 4 ~ 20mA | |
| Salida de alarma | Relé de contacto, AC250V/3A |
| Entorno DE TRABAJO | 0 ~ 50 °C, 25 ~ 85% RH |
| Tamaño del panel (mm) | 48x96 |
C T H - £ F £ - C
(1) (2) (3) (4) (5)
(1) del panel frontal Tamaño (W× H, mm)
5: 48*96
(2) Señal de entrada y rango
K03: K (-50 ~ 999 °C) E03: E (-50 ~ 800 °C) J03: J(-50 ~ 999 °C)
T03: T (-50 ~ 400 °C) P03: Pt100 (-20 ~ 580 °C) P06: Pt100 (-19,9 ~ 99,9 °C)
(3) Salida de control
M: Relé de contacto (AC250V, 3A) V: SSR Drive (pulso de voltaje)
8: DC.4-20mA
(4) Salida de alarma
En blanco: Ninguno M: 1 x Relé de contacto (AC250V, 3A)
MM: 2 x contacto de relé (AC250V, 3A) MMM: 3 x contacto de relé (AC250V, 3A)
(5) Comunicación
En blanco: Ninguno C1: Comunicación RS485
